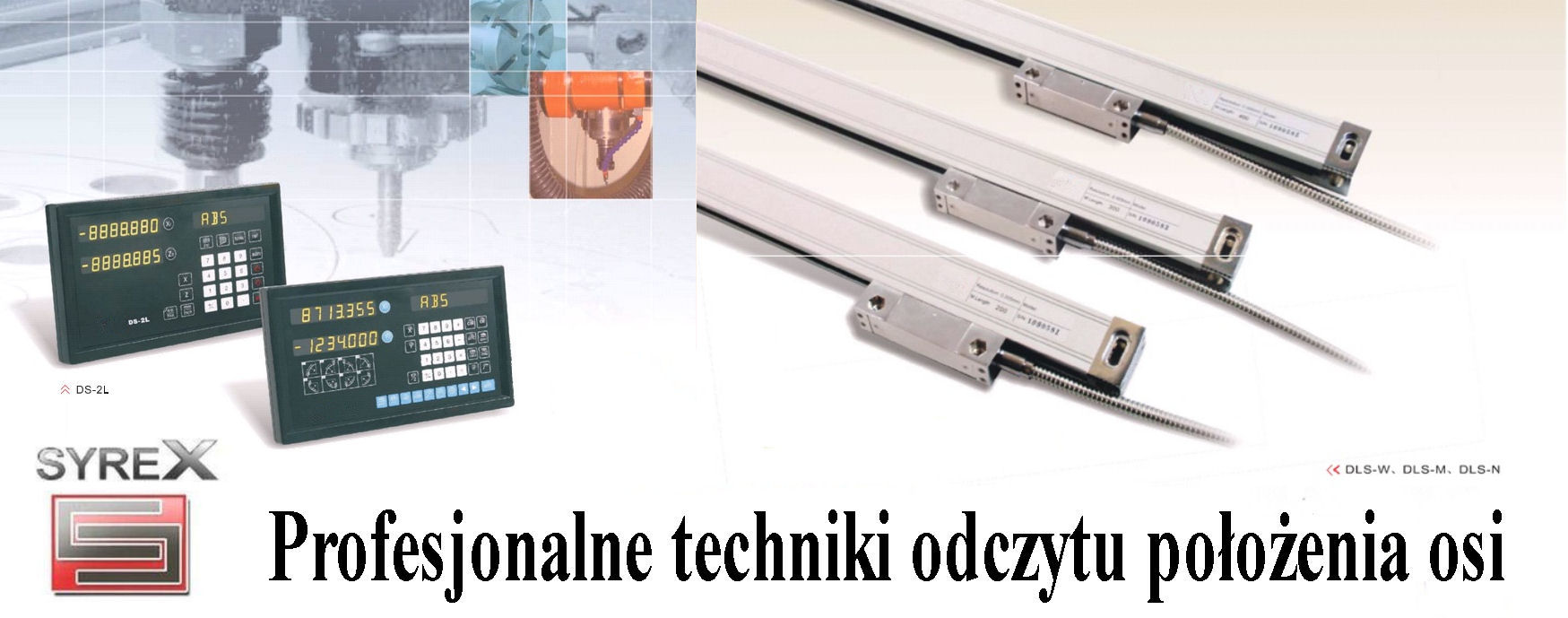

Liniały pomiarowe oraz czytniki cyfrowe są idealnym wyborem dla wielu maszyn takich jak:

  • Maszyny do obróbki drewna
  • Maszyny do obróbki kamienia
  • Maszyny do cięcia PVC
  • Maszyny CNC i NC
  • Centra obróbcze
  • Frezarki, tokarki, szlifierki, wiertarki
  • Maszyny spawalnicze
  • Elektro- drążarki, drutówki
  • Prasy krawędziowe, gilotyny

Liniały pomiarowe wykonane są z aluminium oraz wbudowanym miękkim zamkniętym pasem który chroni liniały przed kurzem, pyłem wiórami obróbczymi, pryskającym płynem obróbkowym.

Liniały pomiarowe optyczne

Seria MSO liniały pomiarowe
MSO-W Uniwersalna seria
Rozdzielczość 10µm,5µm, 1µm, 05µm
MSO-M Micro seria
Rozdzielczość 5µm, 1µm, 05µm
MSO-B Duża seria
Rozdzielczość 5µm, 1µm, 05µm
Podstawowe funkcje
Rozdzielczość 10µm,5µm, 1µm, 05µm
Dokładność ±3/±5/±10 µm(20ºC)
Liniały-pomiarowe-optyczne
Model MSO-S MSO-M MSO-W MSO-B
Długość liniału 50-500 50-500 100-1200 1000-1300
Rozmiar (mm) 18×23 20×29 21,5×33,5 29×49
Dokładność ±3/±5/±10 µm(20ºC)
Rozdzielczość 10µm,5µm, 1µm, 05µm
Sygnał odniesienia Każdy od długości 50mm na specyfikacji
Ochrona uszczelnienia Ip55
Max prędkość pracy 60m/min
Sygnał wyjścia TTL/EIA-422A
Napięcie 5V/12V/24V/36V

Liniały pomiarowe magnetyczne

Model MSO-A MSO-B
Max długość 32 32
Wymiary (mm) 13*18 33*46
Ochrona uszczelnienia/strong> IP67
Dokładność +/-10um, 15um, 30um
Rozdzielczość 0.025mm, 0.01mm, 5um, 0.5um
Szczelina magnetyczna 1+1mm/2+2mm/5+5mm
Temperatura pracy -10ºC do 80ºC



Specyfikacja serii MSO liniałów pomiarowych magnetycznych.

  • Nie mogą być zanieczyszczone przez pyły,wodę,chłodziwo, lub opiłki metalu, więc posiadają dużą zdolność osłony przeciw zanieczyszczeniom.
  • Posiadają obudowę metalową, która nie może zostać uszkodzona, nie wolno stosować sprężonego powietrza na skalę magnetyczną liniału
Liniały-pomiarowe-magnetyczne

Parametry techniczne DRO

Zakres napięcia AC 80v-260v/50HZ-60HZ
Rozpraszanie mocy 20VA
Liczba współrzędnych 1/2/3
Wyświetlacz 7 bitowy wyświetlacz z podpisem
Częstotliwość 4X
Odczyt sygnału wejściowego skrzynki TTL,ELA-422-A
Częstotliwość wejściowa >100 KHZ
Rozdzielczość 10um: 5um: 0,25um:C
1um: 0,5um: 0,2um: 0,1um
Klawiatura operacyjna Przyciski dotykowe podświetlone
Przestrzeń kraty skali liniowej 0,04mm 0,02mm 0,01mm
Zasilanie +5V
Różnica między sygnałem wyjściowym dwa i cztery TTL wynosi 90 stopni
Funkcja okrągła wiercenia Automatycznie oblicza położenie otworu według wprowadzonych danych
Funkcja liniowa wiercenia Po ustaleniu dowolnego kąta i wprowadzeniu stałej wartości pomiędzy otworami kontroler możne obliczyć położenie otworu.
Korekcja promienia narzędzia W zastosowaniu cylindrycznego nośnika frezu, promienie narzędzia muszą być uwzględnione.Kierunek procesu obróbki zdecyduje o zwiększeniu lub zmniejszeniu wartości obliczonej. Gdy wprowadzany jest numer narzędzia, wartość DRO zostanie zapisana.
Pół funkcja Wyznacz środek przedmiotu tylko przez narzędzie lub dotykając dwa punkty detalu, DRO obliczy centrum przedmiotu
200 zestaw podstawowych narzędzi podczas powtarzania procesu w detalu, może przechowywać wartość narzędzia, jest to wygoda dla operatora
Przetwarzanie łuk okrągły przetwarzanie próbki okrągłej i przetwarzanie dwóch łuków osia
Funkcja kalkulatora Funkcja Kalkulator może skutecznie poprawić działanie
Obliczanie nachylenia Dwa wejścia punktu detalu, DRO można obliczyć nachylenie obrabianego detalu
Obliczenia kombinacji osi Z Oś Z może wyświetlić przemieszczenie kombinacji dwóch osi równoległych
Wartość zadana zaprogramowanie promienia obrabianego detalu
Kompensacja liniowa Kompensacja błędu skali liniowej lub nieliniowa kompensacja błędów skali: kompensata zapewnia absolutną precyzję i maksymalną wydajność. Kompensata wielopunktowa może zmniejszyć błąd maszynowy.
Filtrowanie wibracji funkcja filtrowania numerycznego
Regulacja głębokości EDM Może skutecznie pomóc przy kontroli głębokości narzędzia.
